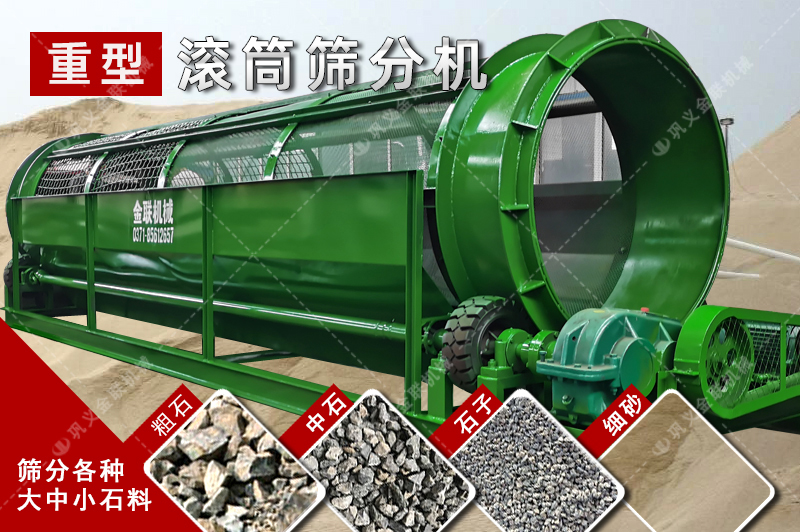

托轮式无轴滚筒筛介绍

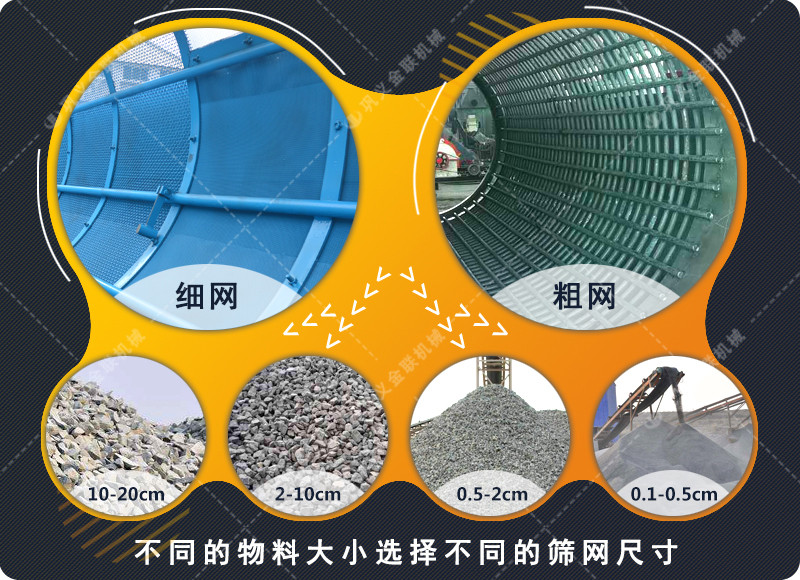

托轮式无轴滚筒筛是和振动筛一样用来筛分物料的，它们区别在于滚筒筛是一个滚筒滚动进行筛分，而振动筛是一个斜平面振动筛分的。根据不同的需要进行筛网筛孔大小选择，轮胎托轮式无轴滚筒筛的应用非常广泛，如沙石料筛分、煤炭、化工、选矿等行业，都可以使用轮胎托轮式无轴滚筒筛，它对这些物料的筛分效果都不错，而且托轮式无轴滚筒筛的筛分产量很大，能够满足大多数客户的需求。

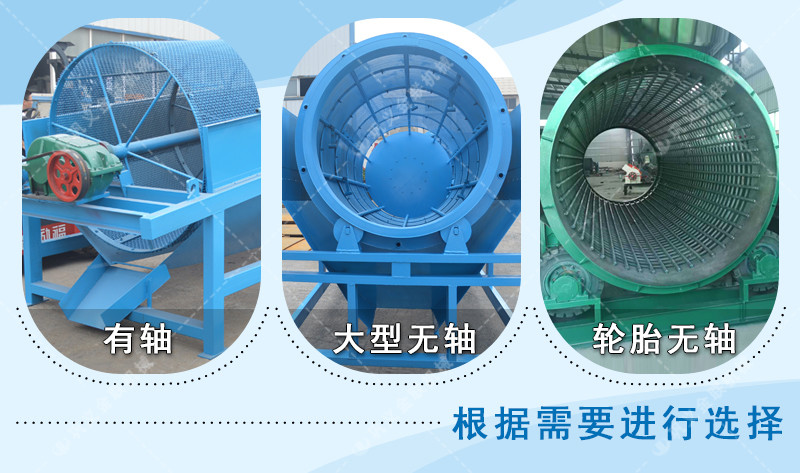

滚筒筛分类图片

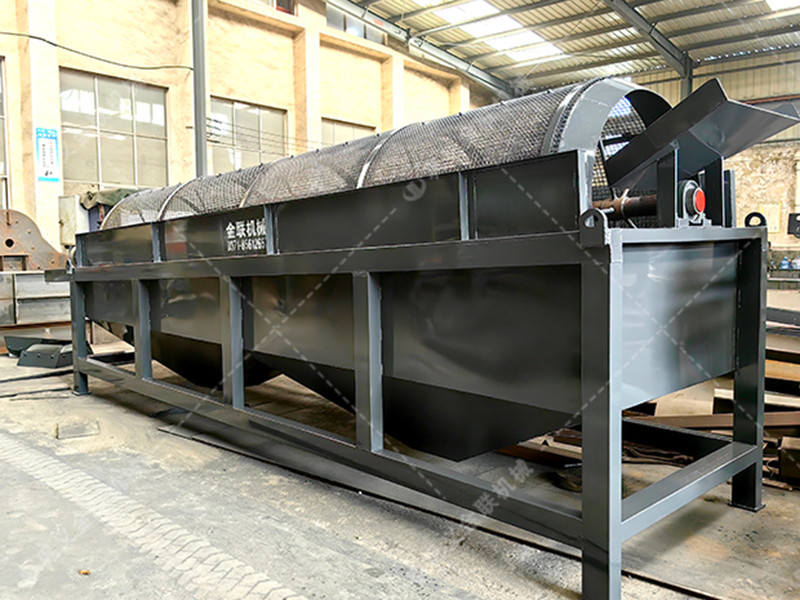

有轴滚筒筛沙机

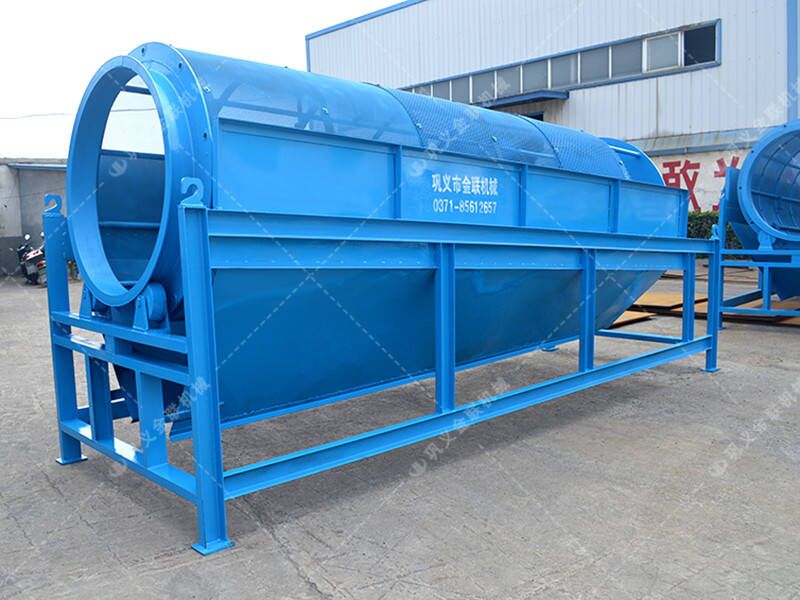

大型无轴滚筒筛分机

重型无轴滚筒筛石机

根据不同的要求来进行选择合适的筛分设备。根据结构在滚筒筛分机设备里还被分为有轴滚筒筛沙机和无轴滚筒筛沙筛石机，根据外型又有固定式和移动式无轴滚筒筛之分，还可以做成全密封减少粉尘污染。

无轴滚筒筛现场视频

滚筒筛石机生产现场，可定制双层、多层及移动式供不同情况下使用

托轮式无轴滚筒筛工作原理

托轮式无轴滚筒筛设备由原料储料斗、原料供料皮带机、平置筛网、成品砂堆料皮带、弃石出料槽等组成，设备通电运转后由装载机将原料装入大容量储料斗，原料经由供料皮带投入到平置筛筒，旋转的筛筒带动原料在筒内叶片的推挤、翻滚下形成原料在筛网面滑滚的人工筛砂效果，筛出的成品砂通过集料斗落在成品砂皮带上，同时被皮带提升落下呈成品料堆、或直接落入储料斗，整个过程连续且物料分级清楚、准确。

托轮式无轴滚筒筛特点

托轮式无轴滚筒筛主要针对带状、缠绕性强物料等进行分级处理，广泛应用于电力、矿山、冶金、建材，化工等生产行业。常用于耐火材料、煤炭、化肥、砂场石块的分级，以及煤，焦炭，白灰，砂金矿等粘湿物料的筛选，使产品结构更匀整，以满足生产需要。

1）石料场中用于大小石子分级以及分离出泥土和石粉；

2）沙石场中用于沙石分离；

3）煤炭行业用于块煤与煤粉分离以及洗煤(洗煤机械的组成部分)；

4）化工行业、选矿行业用于大小块状物分级及分离粉状物质。

有轴与无轴的区别

无轴滚筒筛与有轴滚筒筛相比，它的结构更加简单，更加节省材料，给筛分物料的空间更大，能让物料在筛分运动中更多地接触筛网。在一些不好过网的物料时，筛分更有效率。

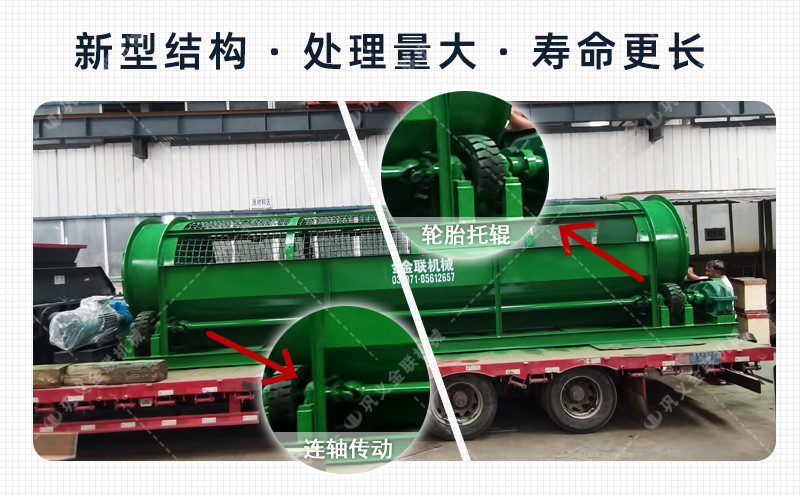

轮胎托轮式无轴滚筒筛主要是靠电机经减速机与滚筒装置之间由联轴器连接在一起，驱动滚筒装置绕其轴线转动。也就是说轮胎托轮式无轴滚筒筛主要工作部位是联轴器带动滚筒旋转滚动的。当物料进入滚筒后，滚筒装置是倾斜安装的，物料顺势翻滚与滚动，使小于筛孔的物料透过筛孔在下出料口筛分出去，而大于筛孔的物料在筛面上继续滚动，在尽头的出料口处筛分出去。带动滚筒筛运转的联轴器主要位于滚筒筛的尾部。

托轮式无轴滚筒筛技术参数

滚筒筛型号	简体规格 (m)	简体倾角	简体转速 (转/分)	筛孔尺寸 (mm)	进料粒度 (mm)	产量(m3/h)		电机功率(kw)
滚筒筛型号	简体规格 (m)	简体倾角	简体转速 (转/分)	筛孔尺寸 (mm)	进料粒度 (mm)	筛孔(2mm)	筛孔(20mm)	电机功率(kw)
GTS820	?0.8X2	6°	32	2-20	网孔尺寸X2.5	7	30	3
GTS830	?0.8X3	6°	32	2-20	网孔尺寸X2.5	8	50	3
GTS1030	?1X3	6°	25	2-20	网孔尺寸X2.5	10	60	4
GTS1040	?1X4	6°	25	2-20	网孔尺寸X2.5	11	80	4
GTS1230	?1.2X3	6°	20	2-20	网孔尺寸X2.5	12	100	5.5
GTS1240	?1.2X4	6°	20	2-20	网孔尺寸X2.5	14	120	5.5
GTS1250	?1.2X5	6°	20	2-20	网孔尺寸X2.5	15	140	5.5
GTS1530	?1.5X3	6°	17	2-20	网孔尺寸X2.5	16	120	5.5
GTS1540	?1.5X4	6°	17	2-20	网孔尺寸X2.5	18	150	7.5
GTS1550	?1.5X5	6°	17	2-20	网孔尺寸X2.5	20	180	11
GTS1560	?1.5X6	6°	17	2-20	网孔尺寸X2.5	22	200	11

注：设备在不断更新升级中，参数如有变动，以电话、网络联系为准。

包装清单：	设备主机（包括所有订购的配套设备）、操作使用说明书、服务保修卡、出厂检验合格证等
安装维护：	如需安装，供方派技工现场指导安装，并培训需方技术操作人员的后期维护工作知识。
注意事项：	严禁未加油开机
售后服务保障：	整机保修一年。电机减速机保修三年，三年内出现的质量问题，免费调换新机。
